WC503網段隔離器
切換產品
硬件參數：單核CPU、128MB運存，三個百兆網口
聯網方式：WIFI、以太網

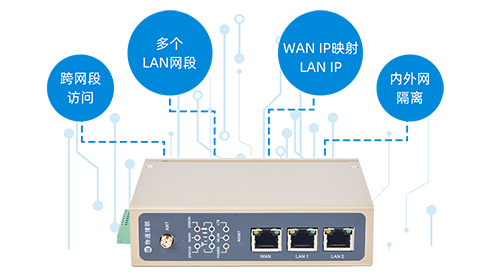

網段互通：支持內網IP轉成外網IP，實現跨網段互通
網段隔離：支持內外網分區隔離和防火墻安全功能

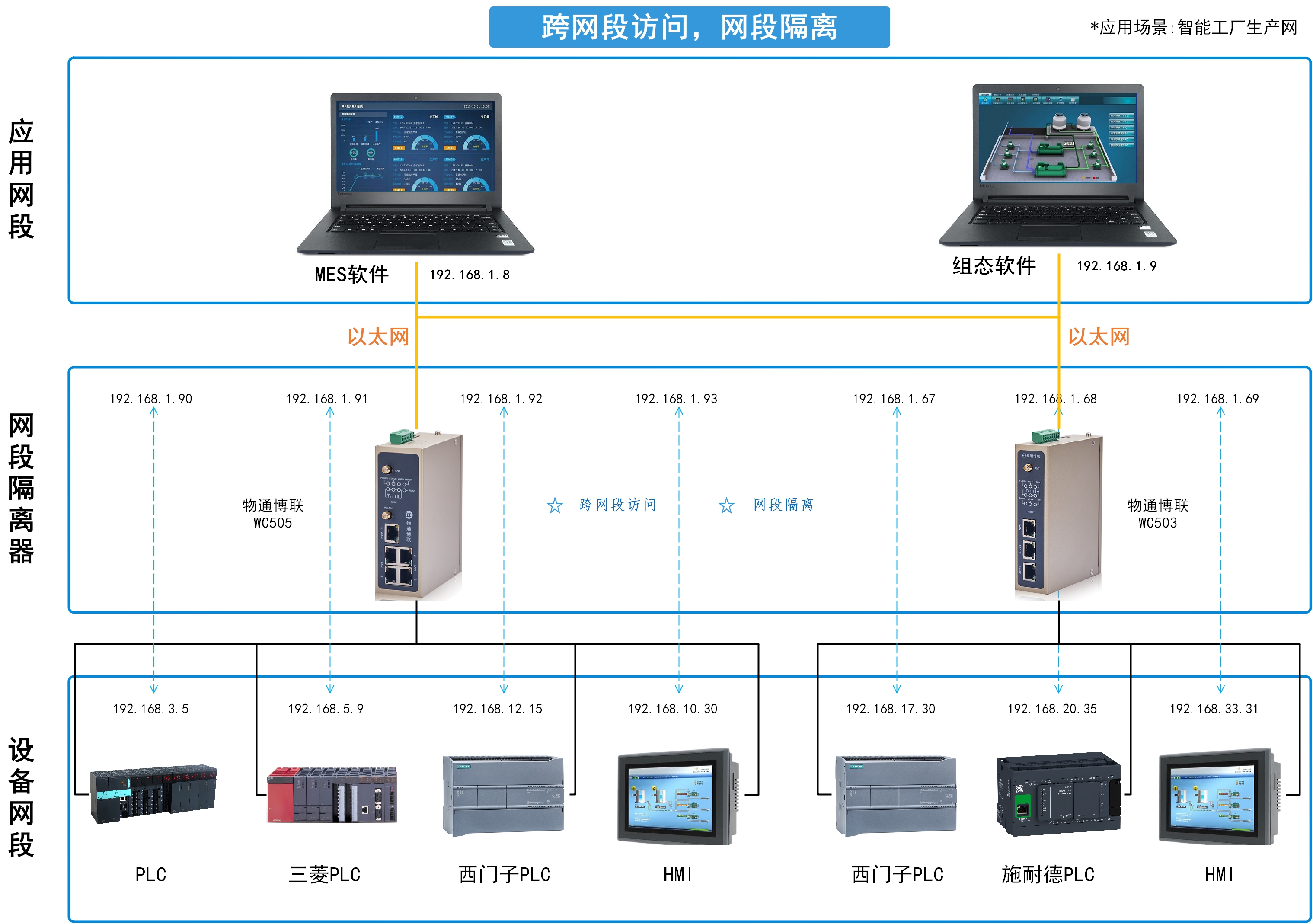

WC503網段隔離器（NAT轉換網關）適用于生產網絡對 PLC、HMI、CNC、DCS、MES等網絡通訊和數據采集，兼有跨網段隔離和IP轉換的功能。同時支持2臺以上設備（如PLC、CNC等）網段隔離和NAT 轉換；車間多個設備，如果有不同網段的IP地址，則可以統一成同一網段的IP地址，進行設備（PLC、CNC）的在線編程、數據采集、遠程管理等各種跨網段訪問。
（1）解決新購置設備IP不能修改，而無法接入網絡問題
（2）通過NAT轉換，解決不同網段的設備無法通信的問題
（3）通過IP重命名，實現生產網絡的IP統一規劃和管理問題
（4）通過IP重命名，解決隱藏設備真實IP，防止網絡攻擊問題
（5）通過防火墻網段隔離和端口限制，有效提抗網絡干擾和攻擊能力
通過防火墻、內外網隔離、設備IP隱藏及加密等多種機制實現網絡的隔離和防護，讓您的設備可以隨心所欲的安全接入。
支持6V~35V寬電壓供電，-20℃~70℃工業級寬溫設計，抗電磁干擾，適應更多對供電要求和溫度要求的應用現場。
1）金屬外殼，防護等級為IP30。
2）EMC各項等級指標達3級。
3）以太網口支持1.5KV 隔離變壓保護.
4）抗電磁干擾。
| 軟件規格 | ||
|---|---|---|
| 網絡功能 | 網絡接入 | 支持4G、WIFI、以太網接入 |
| LAN協議 | 支持ARP | |
| WAN協議 | 支持PPP | |
| IP應用 | 支持Ping、Tracer、DHCP Server 、DHCP Relay、 DHCP Client、DNS relay、DDNS ，ROUTE，NAT，DMZ | |
| IP路由 | 支持靜態路由 | |
安全性 |
防護安全 | 支持全狀態包檢測（SPI）、防范拒絕服務（DoS）攻擊、過濾多播/Ping探測包、源端口映射、目的端口映射、DMZ，訪問控制功能（ACL）、IP-MAC綁定 |
| 數據安全 | 支持L2TP VPN / PPTP VPN / OPEN VPN / IPSec VPN（可選） | |
| 防火墻 | 內置防火墻功能，全方位網絡阻隔和防護 | |
| 看門狗防護 | 多重的軟硬件看門狗，實現設備運行故障自修復 | |
| 功能安全衛士 | 實時看護各項功能模塊，對可能的錯誤進行預判和處理并自愈 | |
| 管理維護 | 配置工程 | 支持本地和遠程兩種方式配置數據采集工程 |
| 應用升級 | 支持本地和遠程的程序升級，快速的產品功能發布和迭代 | |
| 日志功能 | 支持完備和詳盡的日志功能，方便快速排查診斷問題 | |
| 診斷命令 | 支持豐富的診斷命令接口，可以實現本地自我診斷 | |
| 狀態查詢 | 系統狀態,模塊狀態,網絡連接狀態,應用狀態等 | |
硬件規格 |
||
|---|---|---|
| 硬件平臺 | CPU核心 | 580MHZ 單核 |
| 運行存儲 | 128MB（1Gb） | |
| 程序存儲 | 16MB （128Mb） | |
| 接口特性 | 電源接口 | DC 6V-35V （接線端子） |
| 以太網端口 | 3*10/100Mbps快速以太網端口，LAN/WAN口，1.5KV網絡隔離變壓保護. | |
| 串口接口 | 2個RS-232/485接口（接線端子）可選，15KV ESD保護 | |
| 天線接頭 | WLAN: RP-SMA x 2 | |
| 復位按鍵 | 針孔式復位按鍵 | |

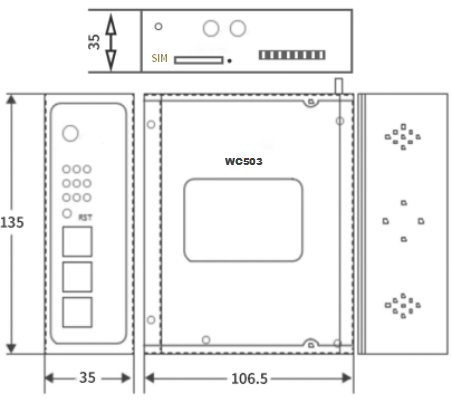

| 機械特性 | 外形尺寸 | 135x106.5x35(mm) |
| 安裝方式 | 導軌式 | |
| 外 殼 | 金屬殼 （土豪金） | |
| 防護等級 | IP30 | |
| 散熱方式 | 無風扇散熱 | |
| 重量 | 500g | |
| 環境濕度 | 環境濕度 | 5% ~ 95% (無凝霜) |
| 存儲溫度 | -40 ℃~ 85℃ | |
| 工作溫度 | -20℃ ~ 70℃ | |
| 指示燈 | 3*3指示燈 | STATUS狀態燈（綠）、WARN警告燈（黃）、ERR錯誤燈（紅）、POWER電源燈（紅）、WiFi指示燈（藍） |
| EMC指標 | 靜電放電抗擾度 | GB/T17626.2-2018,level4 |
| 電快速瞬變脈沖群抗擾度 | GB/T17626.4-2018,level4 | |
| 振蕩波磁場抗擾度 | GB/T17626.18-2016,level4 | |
| 射頻電磁場輻射抗擾度 | GB/T17626.3-2016,level4 | |
| 浪涌(沖擊)抗擾度 | GB/T17626.5-2019,level4 | |
| 工頻磁場抗擾度 | GB/T17626.8-2006,level4 | |
| 物理特性 | 振動 | GB/T2423.10-2008 |
| 沖擊 | GB/T2423.5-2019 | |
| 跌落 | GB/T2423.8-1995 | |
【產品規格說明書】WC503產品規格說明書V1.0
