通過物通博聯工業智能網關采集三菱CNC機床數據

時間：2025-05-28 13:57:09

 

物通博聯機床采集網關支持采集市面上大部分的機床設備（西門子、馬扎克、三菱、發那科、海德漢、兄弟、哈斯、凱恩帝、臺灣寶元、廣州數控等等）的數據，通過MQTT物聯網協議接入工廠的MES系統、工廠的加工系統及物聯網系統物通博聯云平臺等，有助于提高生產效率、降低成本、保障生產安全，實現智能化決策，為工廠的可持續發展提供有力支持。

今天我們來介紹一下如何通過通過物通博聯工業智能網關采集三菱CNC機床數據。



操作步驟

1

網關配置上網方式

網關作為一個遠程云網關設備，網絡功能是其最基礎也是最重要的功能之一。物通博聯網關支持所有的廣域網上網方式，用戶可以選擇其中一種進行聯網并且有且只能開啟一種上網方式。


*具體配置過程可以查看網關使用手冊



2

CNC配置

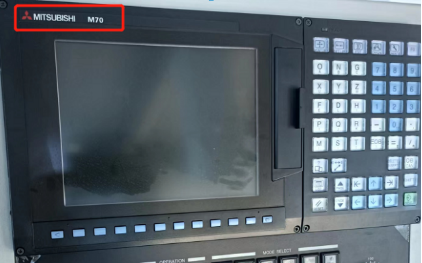

此系統為：M70控制器
注：目前M70和M80，基本上都有網絡通訊和采集功能。
1、 確認通訊接口
網口常見位置，LAN標號，可通過這個確認：

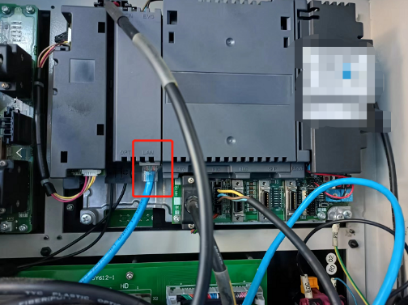

1.1、數控面板的后面

1.2、其他位置
其他位置一般是前面這個位置用網線引出來后做的網口母頭，常見在機床數控面板側面，機床電器柜后面等等。
2、以太網網絡設置

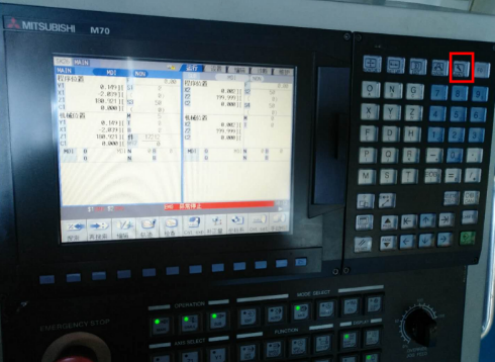

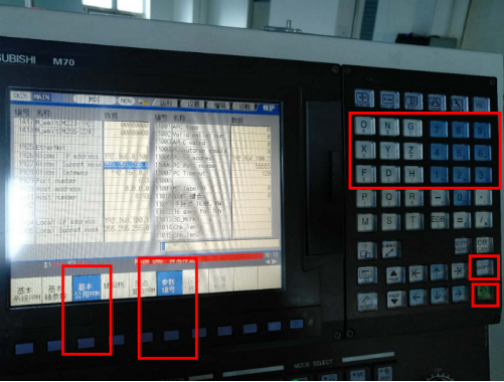

2.1、啟動電源后按下圖按鍵

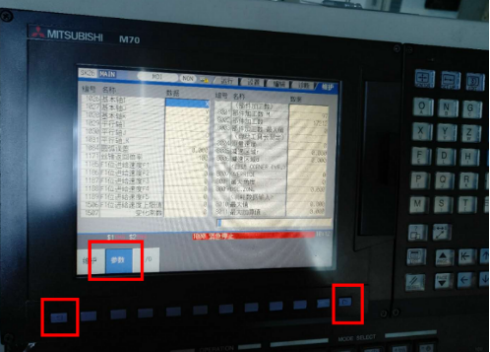

2.2、找到面板中的參數按鈕

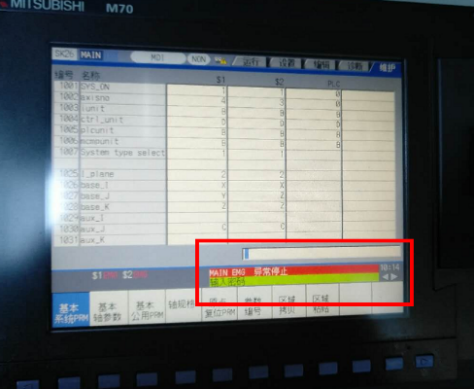

2.3、搜索1925參數
同時選中基本公用參數和參數編號，在參數編號選中后在面板上輸入1925點擊確定。

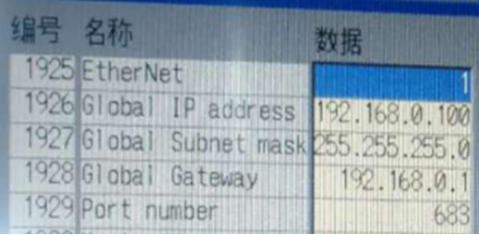

2.4、更改網絡參數

1925參數：網絡使能 輸入值1
1926參數：ip地址
1927參數 ：子網掩碼
1928參數 ：ip的網關
1929參數 ：端口

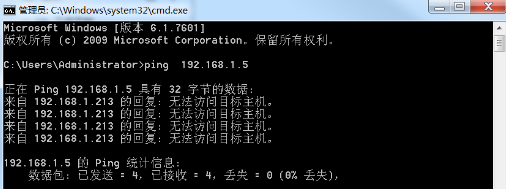

3、通訊測試
ping指令:ping ip
例：ping 192.168.1.5

4、常見問題
4.1、網絡不通
重啟設備、檢查網線、檢查網口燈是否閃爍
4.2、操作過程中提示輸入密碼
輸入三菱數控的初始密碼為‘MPARA’。（shift為切換鍵）



3

網關數采配置

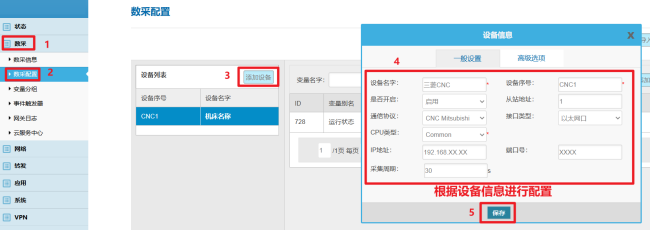

1.設備配置
根據CNC設備情況及信息配置后保存。

以太網通信主要參數

通信協議

接口類型

IP地址

端口號

CNC itsubishi

網口

CNC IP地址

設備實際端口號

擴展字段

0 （默認）

 注意：數采網關LAN口地址必須與CNC IP處于同一網段且不沖突，保證網關可以Telent通CNC (IP與端口）。如果Telent不通，可查看本手冊第28頁“3.網關與CNC同網段配置”。

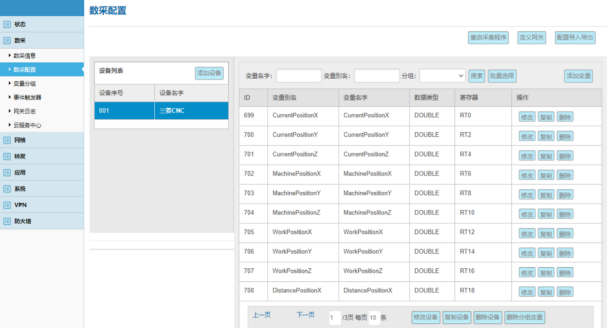

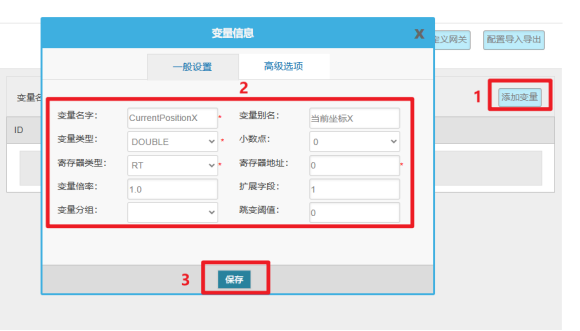

2.變量配置
變量配置主要是定義變量名（自定義內容，不可使用中文命名）、變量別名（自定義，可使用中文名字）、寄存器類型和寄存器偏移地址，并定義一些數據規則（如：倍率、小數點、單位、告警）。
圖片

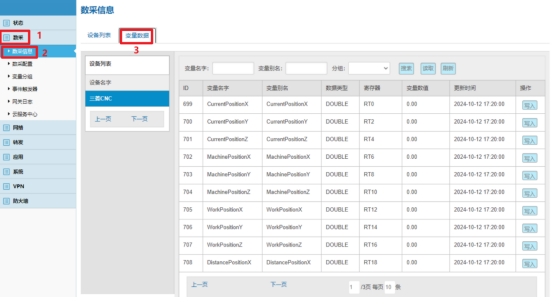

3.數據看板

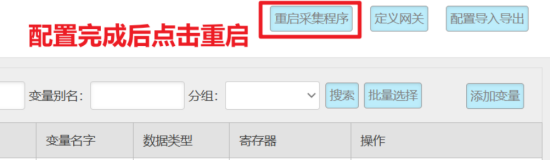

數采配置（設備信息+變量參數）完成后，重啟采集程序并生效配置即可在：數采信息---變量數據---設備名稱 中看到采集上來的數據。



錯誤診斷
若采集的數據值為“NULL”，請排查接線是否正常，核對數采配置中設備通訊參數與變量參數信息是否正確。
若采集的數據值不正確，請核對變量類型及對應類型地址范圍是否正確。
如無法解決問題，可聯系物通博聯工程師獲取相應的技術支持。



*更詳細步驟說明，可查看物通博聯操作手冊文檔或咨詢物通博聯工程師
